产品名称：EPC&EFD Type Transformer
产品应用：Horizontal(H)横型
Horizontal(H)横型
點擊下載相關說明書
产品说明

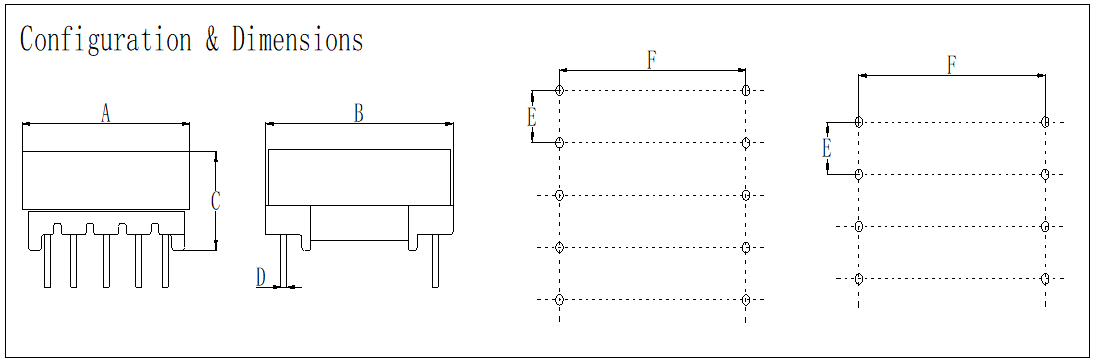

Type | Dimensions（mm) | PIN Number | AE
（mm²） |
| A(MAX) | B(MAX) | C(MAX) | D | E | F | | |
EFD15H | 16.5 | 17.5 | 9.5 | 0.6 | 3.8 | 13.75 | 4+4 | 11.4 |
EFD20H | 22.0 | 19.0 | 13.5 | 0.6 | 5.0 | 17.5 | 4+4 | 48.6 |
EFD20H | 22.0 | 19.0 | 13.5 | 0.6 | 3.8 | 17.5 | 5+5 | 48.6 |
EFD25H | 28.0 | 27.0 | 17.5 | 0.8 | 5.0 | 22.5 | 5+5 | 57.0 |
EPC13H | 15.0 | 15.0 | 8.5 | 0.5 | 2.5 | 10.5 | 5+5 | 12.5 |
EPC17H | 19.0 | 19.0 | 12.5 | 0.5 | 3.0 | 13.0 | 5+5 | 28.4 |
